Integrantes:
Adriana Zuñiga.
Carlos Espinoza.
Melissa Ramírez.
Javier Ramírez.
Fabian Sanabria.
Diego Batista.
Aqui les dejamos la presentacion de nuestro trabajo.
Gracias!
Melissa Ramírez.
miércoles, 17 de agosto de 2011
martes, 9 de agosto de 2011
miércoles, 3 de agosto de 2011

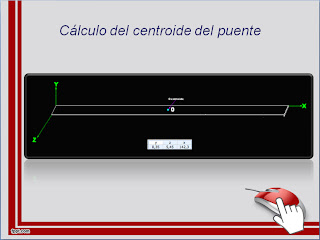

Centroide del puente
Con Javier estuvimos trabajando y encontramos que el centroide de la plataforma esta en el punto

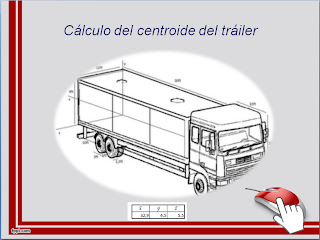

y que en ese punto se ejerce una fuerza hacia Y negativa de 42,561.361 newtons, ademas la sumatoria de la fuerza de los camiones es de 16,464.000 newtons tambien hacia el eje Y negativo, con lo que obtenemos que el total de la fuerza que deberían soportar las bases es de 59,025.361 newtons.
y que en ese punto se ejerce una fuerza hacia Y negativa de 42,561.361 newtons, ademas la sumatoria de la fuerza de los camiones es de 16,464.000 newtons tambien hacia el eje Y negativo, con lo que obtenemos que el total de la fuerza que deberían soportar las bases es de 59,025.361 newtons.
viernes, 29 de julio de 2011

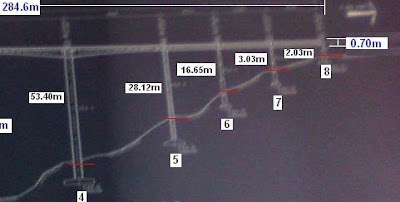

Medidas entre las columnas
Compañeros, agrego las medidas faltantes.
Mis disculpas,
Melissa Ramírez.
Puente Completo
Sector Ampliado (Mano Derecha)
Sector Ampliado (Mano Izquierda)
Mis disculpas,
Melissa Ramírez.
Puente Completo
Sector Ampliado (Mano Derecha)
Sector Ampliado (Mano Izquierda)
martes, 26 de julio de 2011
lunes, 25 de julio de 2011
jueves, 14 de julio de 2011
Medidas del Puente y Columnas.
Hola compañeros,
Aquí les dejo unas imágenes del puente con las medidas.
Las medidas en azul corresponden a el ancho del puente según la vista lateral (profundidad 10mts) y altura máxima del mismo.
Las medidas en negro corresponden a las alturas de las columnas hasta llegar a tocar tierra, estas medidas no incluyen la parte enterrada de las columnas.
El ancho de las columnas es de 0.23m según vista lateral.
Melissa Ramírez.
Aquí les dejo unas imágenes del puente con las medidas.
Las medidas en azul corresponden a el ancho del puente según la vista lateral (profundidad 10mts) y altura máxima del mismo.
Las medidas en negro corresponden a las alturas de las columnas hasta llegar a tocar tierra, estas medidas no incluyen la parte enterrada de las columnas.
El ancho de las columnas es de 0.23m según vista lateral.
Melissa Ramírez.
 |
| Puente Completo |
 |
| Sector Ampliado (Izquierda) |
 |
| Sector Ampliado (Derecha) |
miércoles, 6 de julio de 2011
Carga Máxima del Puente
Bueno compañeros, según la información que aporta el profe he calculado la carga máxima que soporta nuestro puente. primero debo aclarar que las medidas mas exactas las hemos tomado de los planos que nos facilitaron en el MOP, de acuerdo con estos planos el puente tiene una longitud de 284,6 metros y mide 10,9 metros de ancho, su altura máxima es de 96 metros (desde la superficie del puente hasta el lecho del rio).
Si un "furgon" + cabina miden 65 pies quiere decir que la longitud del trailer completo es de 19,812 m, esto dividido entre los 284,6 m del puente tenemos que sobre el puente se pueden alinear 28 trailers, es decir 14 por carril, si cada trailer pesa 60 toneladas a plena carga estariamos ante una carga de 1680 ton.
Para asegurar la resistencia del puente es conveniente dar un margen de tolerancia en este caso ese margen puede ser de 10%, para un total de 1848 ton.
Cualquier comentario o corrección es bienvenido,Carlos Espinoza.
Si un "furgon" + cabina miden 65 pies quiere decir que la longitud del trailer completo es de 19,812 m, esto dividido entre los 284,6 m del puente tenemos que sobre el puente se pueden alinear 28 trailers, es decir 14 por carril, si cada trailer pesa 60 toneladas a plena carga estariamos ante una carga de 1680 ton.
Para asegurar la resistencia del puente es conveniente dar un margen de tolerancia en este caso ese margen puede ser de 10%, para un total de 1848 ton.
Cualquier comentario o corrección es bienvenido,Carlos Espinoza.
sábado, 2 de julio de 2011
Medidas por google earth
Las medidas del puente tomadas desde google earth son 284.22 metros de largo por 11,2 metros de ancho y una altura de 40,48 metros en su parte mas alta.
Fabian Sanabria.
Fabian Sanabria.
lunes, 27 de junio de 2011
RESEÑA HISTÓRICA PUENTE SOBRE RÍO VIRILLA (PUENTE DEL SAPRISSA)
Este puente, de 285 metros de largo y con una altitud hasta de 48 metros, constituye la principal puerta de acceso al Caribe.
La obra es parte de la carretera Braulio Carrillo (San José-Guápiles) y se ubica entre los cantones de Tibás y Santo Domingo.
Por el viaducto, transitan más de 28.000 vehículos al día, muchos de los cuales son camiones de carga pesada que viajan con sobrepeso.
La estructura fue construida entre los años 1980 y 1986 para tener una vida útil de 50 años, de los cuales ya casi cumple la mitad.
Adriana Zuñiga.
![]()
Adriana Zuñiga.
